水戸市堀町 特殊サイズのレンジフードを造作加工して交換しました

アフター 新規レンジフード

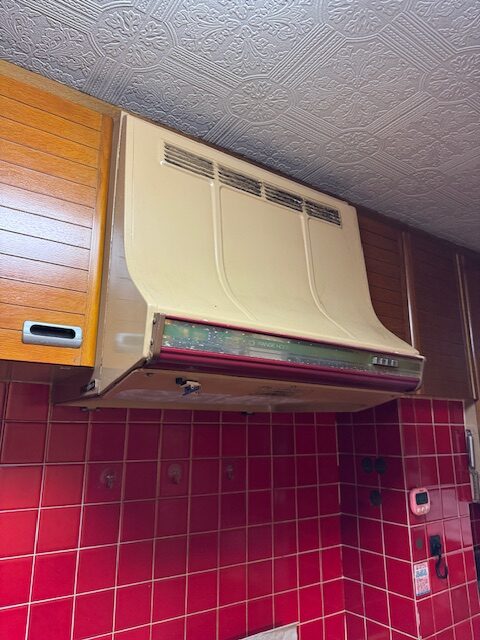

ビフォー 既存レンジフード

特殊サイズのレンジフードを造作加工して交換しました

お客様のご要望

水戸市堀町にお住まいのお客様より、レンジフードの交換のご依頼をいただきました。既存のレンジフードは横幅70センチの現存しないサイズでしたが、今どきのスリム型のレンジフードを取り付けたいとのことでした。

施工内容

お客様のご要望を伺い、現存するレンジフードのサイズをご説明して、(横幅60センチ、75センチ、90センチがあります。)造作加工が必要な旨をご説明して、60センチのレンジフードをご提案しました。

今回の造作加工とは、既存のレンジフードの横幅が70センチなので、両隣に設置されている吊戸棚に10センチの隙間が生じてしまいます。木材とアルミ板を使用して均等に左右5センチずつの隙間を埋める加工が必要となりました。

スマイルホーム水戸では、住宅設備機器の交換や大工工事などの小工事問わず行っております。お住いのことでお困りごとがございましたら、お気軽にご相談ください。

Overview

工事の概要

住所 水戸市堀町
施工箇所 レンジフード、吊戸棚加工
工期 3時間
使用商材・建材 リンナイ TLR-3S-AP602SV
お客様からのご要望 レンジフードを新しくしたい。主流のスリムタイプのレンジフードを取り付けたい。
ご提案 既存の横幅(70センチ)に対応するレンジフードがないため、造作加工をして60センチのレンジフードをご提案しました。
保証 機器保証  1年
施工保証 10年
BEFORE

施工前の様子

既存のレンジフードは横幅70センチの現存しない特殊なサイズが設置してありました。

既存のレンジフードは横幅70センチの現存しない特殊なサイズが設置してありました。

施工前の様子

既存のレンジフードは横幅70センチの現存しない特殊なサイズが設置してありました。

既存のレンジフードは横幅70センチの現存しない特殊なサイズが設置してありました。

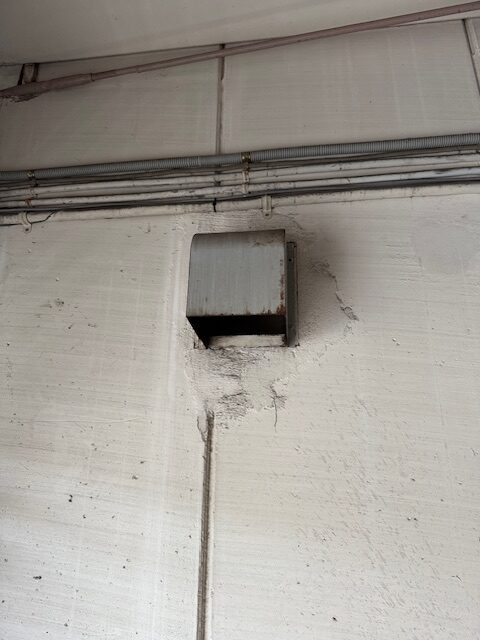

換気方法が異なるので外部のウェザーカバーも併せて交換が必要です。

換気方法が異なるので外部のウェザーカバーも併せて交換が必要です。

施工前の様子

換気方法が異なるので外部のウェザーカバーも併せて交換が必要です。

換気方法が異なるので外部のウェザーカバーも併せて交換が必要です。

UNDER CONSTRUCTION

施工中の様子

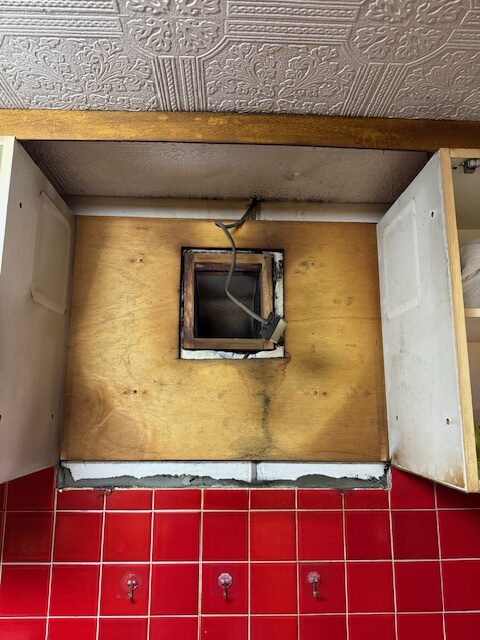

既存のレンジフードを取り外しました。

既存のレンジフードを取り外しました。

施工中の様子

既存のレンジフードを取り外しました。

既存のレンジフードを取り外しました。

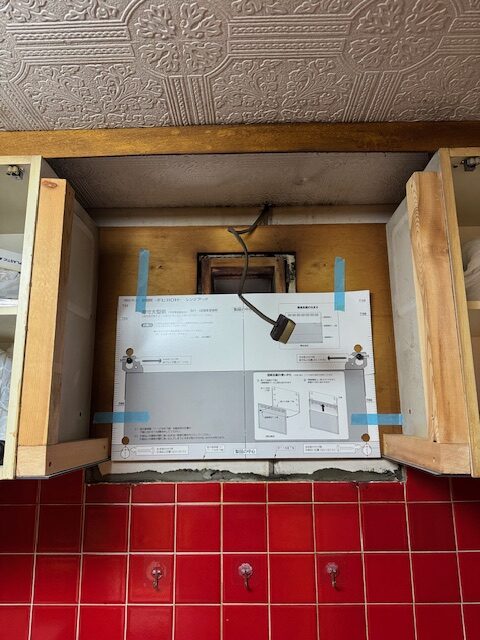

左右の吊戸棚に木材を取り付けて隙間を造作加工します。型紙が貼ってありますが、この型紙のサイズのまま新しいレンジフードが設置されます。

左右の吊戸棚に木材を取り付けて隙間を造作加工します。型紙が貼ってありますが、この型紙のサイズのまま新しいレンジフードが設置されます。

施工中の様子

左右の吊戸棚に木材を取り付けて隙間を造作加工します。型紙が貼ってありますが、この型紙のサイズのまま新しいレンジフードが設置されます。

左右の吊戸棚に木材を取り付けて隙間を造作加工します。型紙が貼ってありますが、この型紙のサイズのまま新しいレンジフードが設置されます。

新しいレンジフード本体を仮設置しました。左右の隙間の取り合いもピッタリです。

新しいレンジフード本体を仮設置しました。左右の隙間の取り合いもピッタリです。

施工中の様子

新しいレンジフード本体を仮設置しました。左右の隙間の取り合いもピッタリです。

新しいレンジフード本体を仮設置しました。左右の隙間の取り合いもピッタリです。

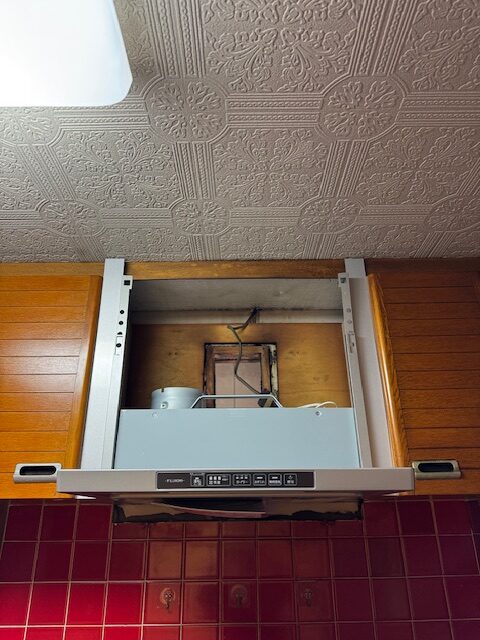

木材のままむき出しにしておくわけにはいかないのでアルミ板を貼り付けます。

木材のままむき出しにしておくわけにはいかないのでアルミ板を貼り付けます。

施工中の様子

木材のままむき出しにしておくわけにはいかないのでアルミ板を貼り付けます。

木材のままむき出しにしておくわけにはいかないのでアルミ板を貼り付けます。

レンジフード本体にダクトをつないで外部と接続します。

レンジフード本体にダクトをつないで外部と接続します。

施工中の様子

レンジフード本体にダクトをつないで外部と接続します。

レンジフード本体にダクトをつないで外部と接続します。

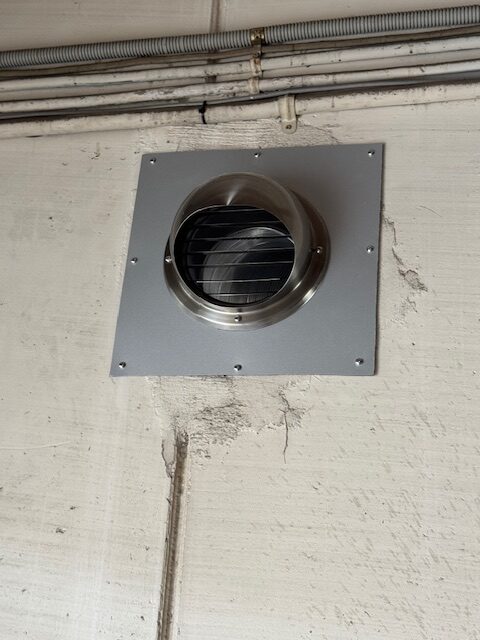

外部のウェザーカバーを丸ガラリに交換して、レンジフード→ダクト→ガラリとつないで換気させます。

外部のウェザーカバーを丸ガラリに交換して、レンジフード→ダクト→ガラリとつないで換気させます。

施工中の様子

外部のウェザーカバーを丸ガラリに交換して、レンジフード→ダクト→ガラリとつないで換気させます。

外部のウェザーカバーを丸ガラリに交換して、レンジフード→ダクト→ガラリとつないで換気させます。

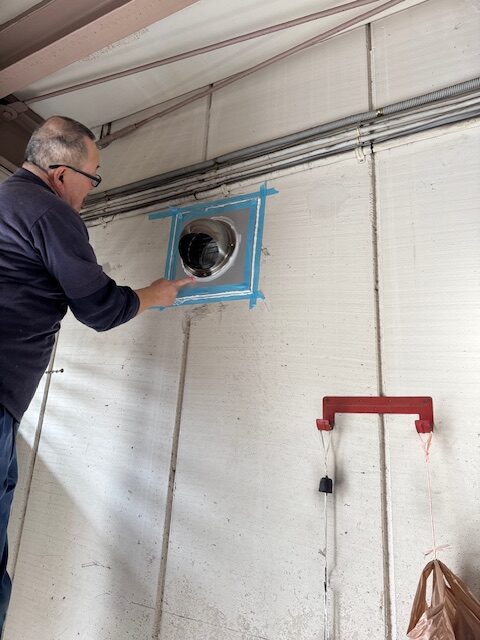

外部のため、コーキングを使用して雨が入らないように処理します。

外部のため、コーキングを使用して雨が入らないように処理します。

施工中の様子

外部のため、コーキングを使用して雨が入らないように処理します。

外部のため、コーキングを使用して雨が入らないように処理します。

AFTER

施工後の様子

工事完了です!<br />
左右の隙間をピッタリと造作加工して、レンジフードと同系色のアルミ板を使用して極力違和感のないように設置しました。

工事完了です!
左右の隙間をピッタリと造作加工して、レンジフードと同系色のアルミ板を使用して極力違和感のないように設置しました。

施工後の様子

工事完了です!<br />
左右の隙間をピッタリと造作加工して、レンジフードと同系色のアルミ板を使用して極力違和感のないように設置しました。

工事完了です!
左右の隙間をピッタリと造作加工して、レンジフードと同系色のアルミ板を使用して極力違和感のないように設置しました。
